OCDD4D7IF000150X DC/DC 变流器

OCDD4D7IF000150X DC/DC 变流器
产品详情

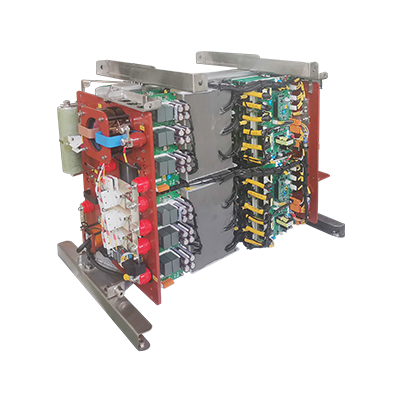

1500V 210kW DC/DC

210kW DC/DC隔离模块是一款轻量化、高效节能的高频隔离模块。为车辆提供所需的动力电源。

    OCDD4D7IF000150X DCDC 变流器.png

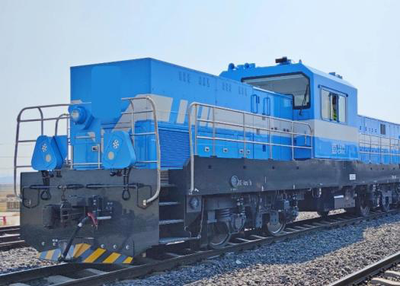

氢燃料机车


系统组成

  • 输入接触器

  • 4个DC/DC隔离模块

  • 输出熔断器

  • 控制板


功能描述

       210kW DC/DC隔离模块将来自氢堆输出的DC420V直流电压转换成与输入隔离的DC1500V输出给动力电池、牵引变流器、辅助变流器等供电。


技术特征

  • 开关频率高(开关管SIC,MAX-100kHz)

  • 效率高

  • 紧凑的模块化设计

  • 维护方便(模块化设计,单模块体积小、重量轻)

  • 冗余度高(多模块并联设计,单模块故障后整个系统可降额输出)


技术参数

输入电压DC420V
输入电压范围DC350~660V
输出电压DC1500V
输出电压范围DC1300~1800V
输出功率210kW
整机效率≥97%
防护等级IP00
尺寸728*480*388mm
重量120kg
通讯方式

CAN通讯、以太网维护


环境温度-30℃~+60℃





控制和监控

       210kW DC/DC隔离模块控制板与外部控制器通过I/O信号、CAN通讯完成数据交换。控制盒根据外部控制器传送的控制命令控制DC/DC隔离模块内各模块的启停机,同时接收各模块及部件状态信号,并将各模块及部件状态信号汇总后传送到司机室显示屏,便于操作人员获取DC/DC隔离模块状态。


冷却方式

       210kW DC/DC隔离模块采用液冷进行散热,外部提供冷却液。(注:DC/DC隔离模块也可采用强迫风冷散热)

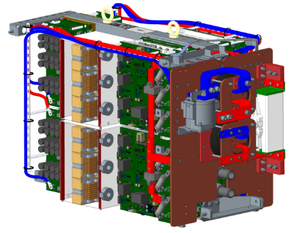

结构设计

210kW DC/DC隔离模块采用平装或吊装。整个模块采用滑条结构安装在箱体内部,便于现场维护。


诊断和维护

       210kW DC/DC隔离模块设有以太网维护接口和PTU维护软件。通过电脑连接PTU,可实时监控DC/DC隔离模块的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态,并下载故障数据分析解决故障。


应用说明

       210kW DC/DC隔离模块在中国氢燃料机车变流器上已批量装车运用。
