600V 30kW 空调电源

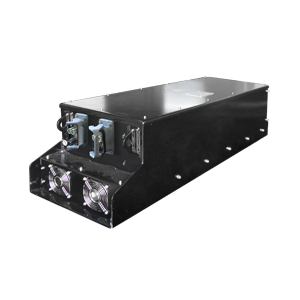

DC/DC变流器是一款轻量化、高效节能的轨道交通产品。为轨道车辆的空调机组提供所需电源。

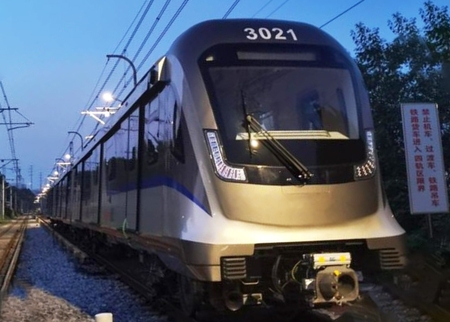

轻轨车辆

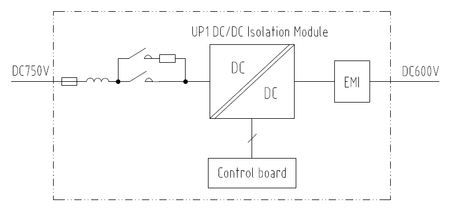

系统组成
输入网侧电路
预充电电路
DC/DC隔离模块
输出滤波电路
控制板
功能描述
DC/DC变流器将来自接触网的DC750V直流电压转换成与输入隔离的DC600V输出给后端的空调机组供电。
技术特征
技术参数
| 输入电压 | DC750V |
| 输入电压范围 | DC500～1000V |
| 输出电压 | DC600V±5% |
| 输出功率 | 30kW |
| 隔离方式 | 高频变压器隔离 |
| 整机效率 | ≥96% |
| 防护等级 | IP65 |
| 尺寸 | 1100*323*223mm |
| 重量 | 51kg |
| 通讯方式 | RS485通讯、维护 |
| 环境温度 | -25℃～+60℃ |
控制和监控
DC/DC变流器控制板与空调机组通过I/O信号、RS485通讯完成数据交换。控制板根据空调机组传送的控制命令控制DC/DC变流器内部模块及部件，同时接收模块及部件状态信号，并将模块及部件状态信号汇总后传送到司机室显示屏，便于操作人员获取DC/DC变流器状态。
冷却方式
DC/DC变流器自带冷却风机进行强迫风冷散热。
结构设计

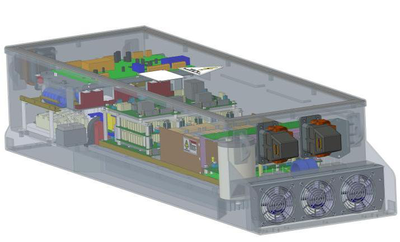

DC/DC变流器采用车顶平装，箱体主要材质为铝合金。内部采用模块化设计，单个模块重量轻便于现场维护。
诊断和维护
DC/DC变流器设有RS485维护接口和PTU维护软件。通过电脑连接PTU，可实时监控DC/DC变流器的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态，并下载故障数据分析解决故障。
应用说明
DC/DC变流器在马来西亚轻轨车辆上已批量装车运用。
