24V 2kW DC/DC

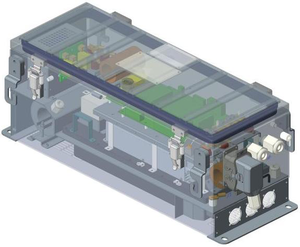

DC/DC变流柜是一款轻量化、高效节能的轨道交通产品。为车辆提供DC24V直流电。

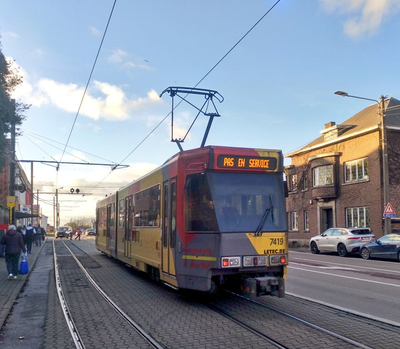

Ch arleroi 有轨电车
系统组成
输入网侧电路
原边功率板
高频隔离变压器
整流桥
输出电容板
控制板
功能描述
24V DC/DC变流柜将DC600V直流电压转换成与输入隔离的DC24V输出给后端直流负载供电。
技术特征
开关频率高（开关管SIC，MAX-100kHz）
效率高
体积小、重量轻
维护方便
技术参数
| 输入电压 | DC600V |
| 输入电压范围 | DC400V～DC750V |
| 输出电压 | DC24V |
| 输出功率 | 2kW |
| 隔离方式 | 高频变压器隔离 |
| 整机效率 | ≥92% |
| 防护等级 | IP66 |
| 尺寸 | 771*293*262mm |
| 重量 | 36kg |
| 通讯方式 | RS232维护 |
| 环境温度 | -25℃～+45℃ |
控制和监控
24V DC/DC变流柜控制板与外部控制器通过I/O信号完成数据交换。控制板根据外部控制器传送的控制命令驱动各个开关管的开通/关断，同时记录变流柜状态信息，并通过I/O信号传送给外部控制器，便于获取DC/DC变流柜状态。
冷却方式
24V DC/DC变流柜自带冷却风扇进行强迫风冷散热。
结构设计
24V DC/DC变流柜采用车顶平装，箱体主要材质为铝合金。整个产品重量轻便于现场维护。
诊断和维护
24V DC/DC变流柜设有RS232维护接口和PTU维护软件。通过电脑连接PTU，可实时监控变流柜的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态，并下载故障数据分析解决故障。
应用说明
24V DC/DC变流柜在ALSTOM-Charleroi Trams上已批量装车运用。
