24V 3kW 充电机
DC24V充电机是一款轻量化、高效节能的轨道交通产品。为车辆蓄电池及24V直流负载供电。
LINT DMU
系统组成
输入网侧电路
输入整流桥
Boost电路
DC/DC隔离电路
输出滤波电路
控制板
功能描述
DC24V充电机将单相230V/50Hz交流电压转换成与输入隔离的DC24V输出给蓄电池及直流负载供电（输出电压随蓄电池温度变化）。
技术特征
技术参数
| 输入电压 | 230V(50Hz±1Hz) |
| 输入电压范围 | 190V～270V |
| 输出电压 | DC24V |
| 输出功率 | 3kW |
| 隔离方式 | 高频变压器隔离 |
| 整机效率 | ≥94% |
| 防护等级 | IP20 |
| 尺寸 | 483*416*177mm |
| 重量 | 21kg |
| 通讯方式 | CAN通讯、RS232维护 |
| 环境温度 | -25℃～+40℃ |
控制和监控
DC24V充电机控制板与外部控制器通过I/O信号、CAN通讯完成数据交换。控制板根据外部控制器传送的控制命令驱动各个开关管的开通/关断，同时记录充电机状态信息，并通过通讯传送给外部控制器，便于获取DC24V充电机状态。
冷却方式
DC24V充电机自带冷却风机进行强迫风冷散热。
结构设计
DC24V充电机采用车内平装，箱体主要材质为不锈钢。整个产品重量轻便于现场维护。
诊断和维护
DC24V充电机设有RS232维护接口和PTU维护软件。通过电脑连接PTU，可实时监控充电机的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态，并下载故障数据分析解决故障。
应用说明

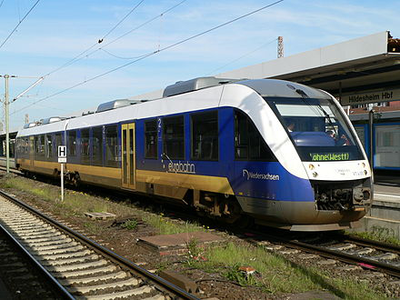

DC24V充电机在ALSTOM-CORADIA LINT DMU已批量装车运用。
